配电房远程监测管理系统

配电房管理工作一直是供电系统运行管理可靠性的薄弱环节之一，一些配电房开关跳闸和配电房环境过热影响设备运行、配电房水浸导致设备损坏、配电房设备被盗等，既容易烧毁设备，也容易影响用户正常的用电情况， 而这些故障却常常被人们忽视。

  供电公司对于配电房一般都采取定期巡查制度（每年或每季度的几个典型日中，由工作人员逐个测量配电装置及巡检），在线路发生故障时，需分派人员进行长时间、高难度的问题排查与检修，这样既浪费人力、物力，也无法做到对配电室的环境和安全进行实时监控。同时，配电室环境（空调、排风机、温湿度、漏水、消防、保安、门禁等）的稳定可靠对变压器、配电柜的正常运行至关重要， 一旦配电室环境出现不利于变配电设备正常工作时，对居民安全、平稳用电构成威胁；如果没有相应的系统来辅助营销部的配电管理人员，就无法第一时间发现配电室发生危害设备的险情及马上采取避免导致损失扩大的措施，造成最终损坏变压器设备，居民及企事业单位的用电将无法保障。

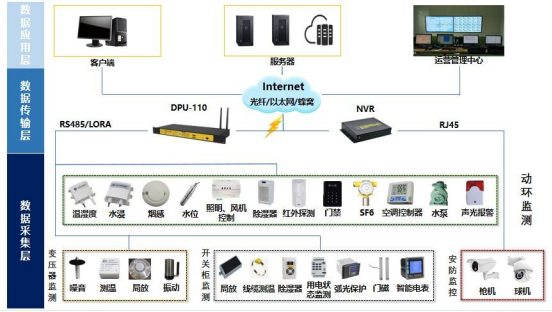

1、系统总体框架图

      2、系统功能

      配电房监控系统主要包括以下几大功能模块：进出线回路用电监测、电缆线温度监测、变压器温度监测、配电房环控。

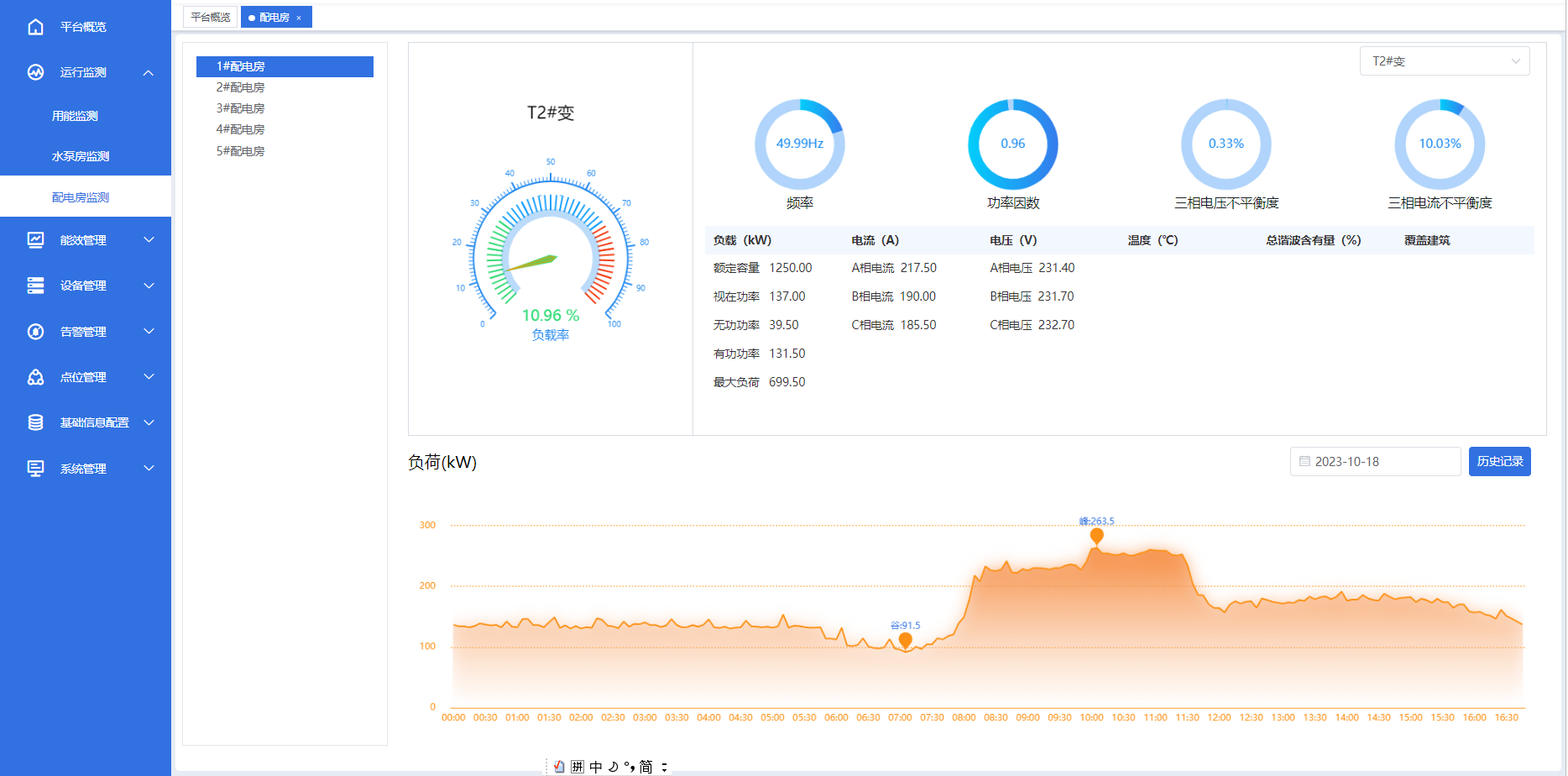

（1） 变配电站进出线回路用电监测

进线，出线回路的电流，电压，功率以及用电量的监测、当日用电曲线及用电概况。

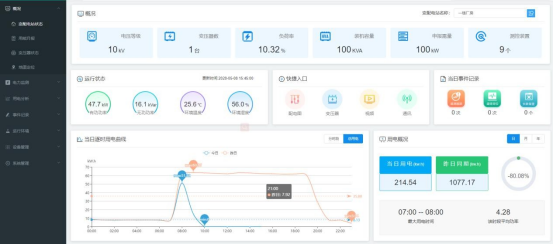

（2） 进出线回路电量月报，日报等。

        可查看指定时间段各配变电站每天用电情况，以及总用电情况。

（3） 线缆温度监测

实时监测电缆温度，远程设置温度报警阈值，超出阈值系统报警。系统绑定相关执勤人员手机，接收告警信息。

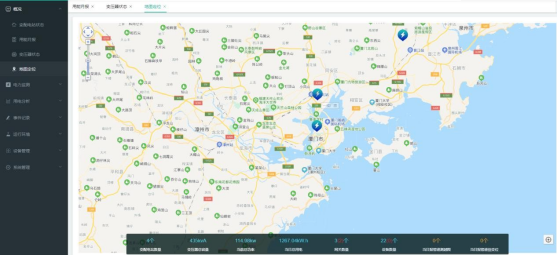

（4） 地图定位功能

可直观的从地图上查看各个变配电站所在位置，以及总的容量、功率、总用电、网关数量、设备数量、告警件数等信息。点击图标可跳转到该配电房的主概况画面。

（5） 变压器温度监测

对变压器温度进行实时监测，远程设置温度告警阈值，超出阈值范围系统发出告警信息，系统绑定相关执勤人员手机，接收告警信息。

（7） 联动设置

各设备越限阈值设定，联动设备设定。如当温度大于 35 度时，系统可设置成自开空调并设置空调温度为 18°C。系统不需要再另行开发联动程序，用户自行设置即可，灵活高效。

（8） 环境监测

        配电房内可根据实际需要安装各类环境监测传感器，如温湿度传感器，烟雾传感器，水浸传感器，气体探测器等等，实时监测配电房的环境情况。

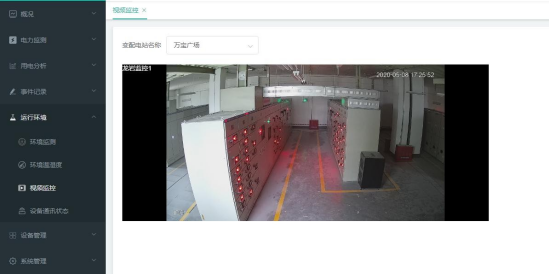

（9） 视频监控和门禁接入

可支持多路视频输入，实时查看配电房情况，或回看视频录像文件。并且可利用智能图像识别技术判断工作人员是否规范着装。将门禁的开关记录计入系统。

（10） 事件记录

     当发生遥测越限(如过压，过流，温度过高，湿度过高等）系统会语音提示报警，并记录报警内容。同进可根据系统设置发送短信到运维人员手机。 故障类型可根据设定现场声光报警动作。

（11） 设备通讯状态

     各传感器数据通讯状态实时监测，让用户及时了解传感器的在线情况，及时对离线设备进行维护。

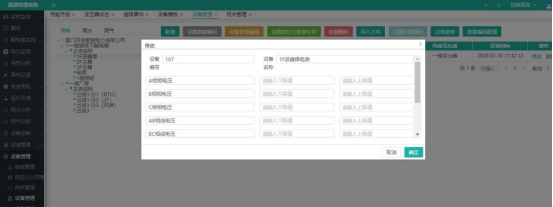

（12） 设备管理

       网关、传感器等设备可灵活添加、修改、删除，添加新型号的设备可设置模块修改点表，
