可编程控制面板

1.1. 型号规格

ZTEN-86/2/4/6/8/10/12

1.2. 技术参数

Ø型号规格：JR-86/2/4/5/6/8/10/12

Ø工作电压：DC12V

Ø工作电流：<20mA

Ø安装方式：嵌入86底盒安装

Ø外形尺寸：86*86*38mm

1.3. 功能特点

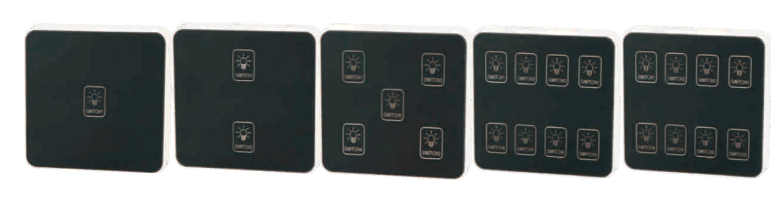

Ø1键2键4键5键6键8键10键12键

ØLED蓝色背光状态显示

Ø一体式钢化玻璃面板，防水、防尘，动作灵敏

Ø调光设置、场景设定与管理

Ø汉字、图案可根据用户要求定制

ØRS485通讯，标准Modbus-RTU通讯协议

Ø控制对象可设定

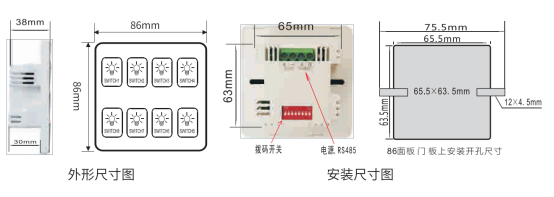

1.4. 外形尺寸

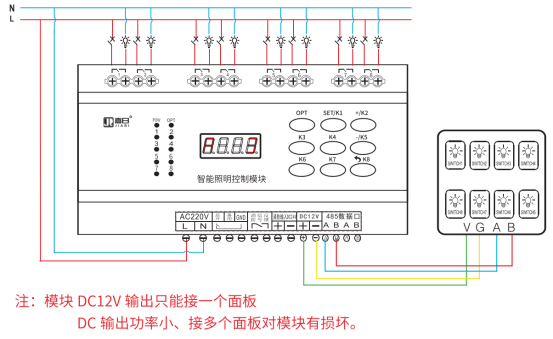

1.5. 接线原理图
